【體系簡介】
農業是最大的用水部門，隨著農村土地流轉和規?；F(xiàn)代農業的逐步實施，需要依靠科技進步調整農田水利灌溉模式。發展高效節水灌溉，可以提高農田灌溉水有效利用系數，減輕農民水費負擔，減少勞力支出，促進農業增長方式向高效、節水型轉變，科學合理配置灌溉用水，也是實行最嚴格水資源管理制度“三條紅線”中加強用水效率控制紅線管理的具體措施。 利用現代化信息技術實現農業取水用水自動化，達到控制自動化、灌溉精準化、決策智能化的農田水利現代化模式。
【系統功能】
本系統利用計算機、GIS、物聯網、無線通訊、集群控制、移動終端應用等技術手段，建設 “滴灌”、“噴灌”、“微潤灌”等現代灌溉設施，通過“灌溉自動化控制設備”、“墑情監測站”、“地下水位監測站”、“農田水利氣象監測站”、“視頻監控”、“機井控制管理系統”、“調度中心及相關軟件”；對農田區域內氣象信息、土壤墑情、溫濕度、地下水位等數據的采集和處理，對灌溉設備智能化控制，做到降雨、灌溉水、土壤水、地下水聯合調用，實現按期、按需、按量自動供水，建立農田信息專題數據庫和專家決策支持系統，以更加精細、動態、靈活、高效的方式對農村水利進行統籌規劃、計劃和管理。

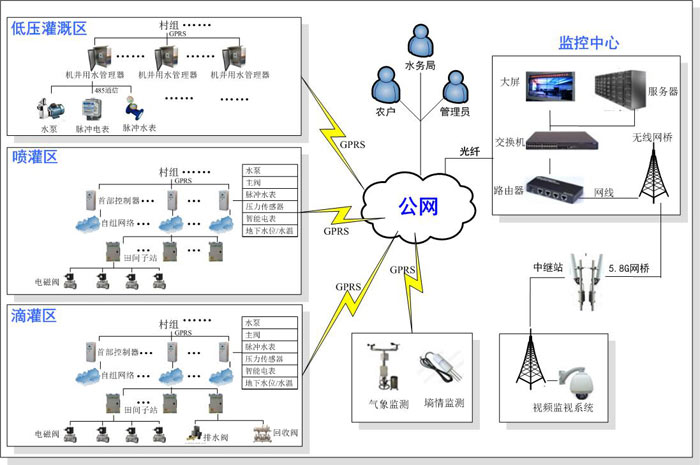

【系統結構圖】
【系統特點】
信息監測系統
信息監測系統主要包含作物生長環境監測（土壤墑情、氣象、地下水位、作物長勢）、用水情況監測、系統運行環境、狀態監測；通過監測，為系統應用提供有效的信息支持。
監測項目：
主要負責對土壤溫度、濕度數據進行自動采集、傳輸和存儲，通過曲線圖查看墑情變化趨勢，作為分析判斷旱情最直接的指標，可以有效輔助于節水灌溉系統模型的建立；每套墑情系統加裝的攝像頭，可以定時拍照和遠程抓拍監測作物的長勢情況；
主要負責對空氣溫度、濕度、風向、風速、氣壓、雨量、土壤溫濕度等氣象因子數據的采集、傳輸和存儲，這些因子影響著農業的生產和生物有機體的生長發育，氣象監測起到預警預報的作用，服務于智能化灌溉系統；
主要負責對農田現場視頻信息的采集、存儲、處理和傳輸，同時接受遠程用戶對攝像機的監視和控制指令，以獲取不同角度、不同方位、不同效果的圖像信息，通過給灌溉自動控制系統安裝“眼睛”，可以遠程查看現場灌溉情況，使系統更安全方便；
主要負責對機井的用水量信息實時監測，及時了解區域用水進度動態；根據種植類型和灌溉方式進行總量控制、定額管理，提供一種精細化管理措施；
主要負責地下水位、水溫?cái)?shù)據的采集、傳輸和存儲，通過監測地下水資源的動態信息，掌握地下水變化規律，對其進行動態分析，為水資源合理利用提供可靠的科學依據。

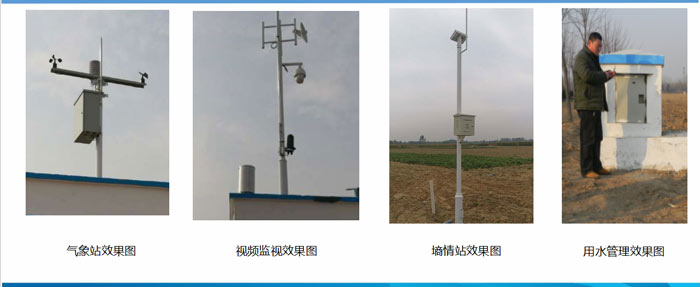

【現地圖片】
灌溉控制系統
灌溉控制系統主要包含：
監控中心控制（遠程控制）：監控中心實現現場灌溉情況的遠程集中管理
首部控制（本地控制）：村組的水管員可通過移動終端及PC終端對本村的灌溉設備實現遠程或現地控制
田間控制（本地控制）：現地單井的自動控制

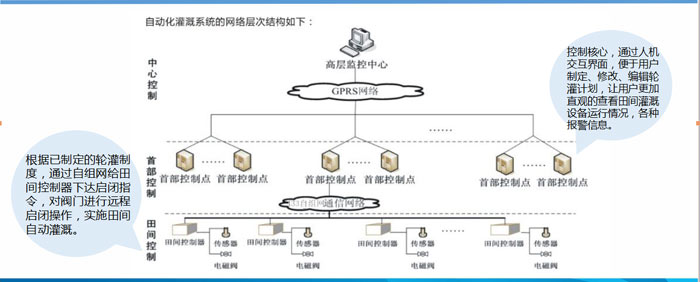

【系統結構圖】

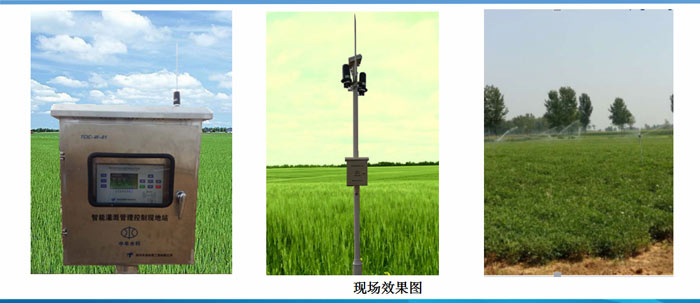

【現地圖片】

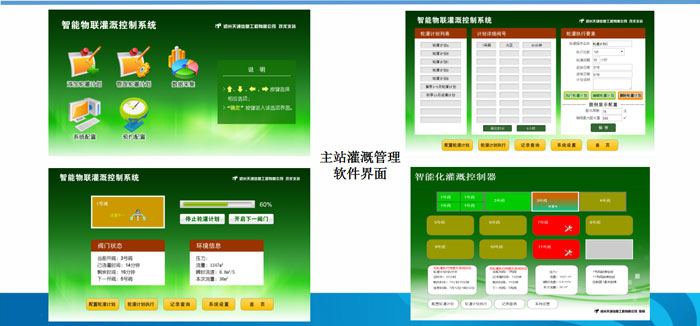

【控制界面】

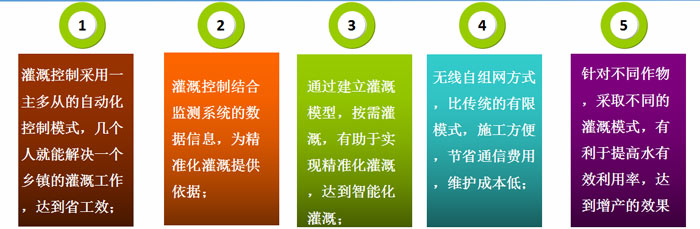

【系統特點】
用水計量管理功能：
首部灌溉控制通過安裝智能電表、流量計等計量設備，有效為水量計費、水權交易（2016年6月，國家級水權交易平臺-----中國水權交易所正式開業）等提供計量依據，統計用戶用水量，灌溉時間，生成報表和曲線，對用水量進行精確化管理；建立多用水多花錢的機制，即在總體上不增加農民負擔的前提下，促進節約用水。
狀態監測功能：
通過水泵電流和電壓監測、出水口壓力和流量監測、管網分干管流量和壓力監測，能夠及時發現灌溉系統爆管、漏水、低壓運行等不合理灌溉事件，及時通知系統維護人員，保障灌溉系統高效運行。
閥門自動控制功能：
通過土壤墑情信息、小氣候信息和作物長勢等信息的實時監測，采用無線或有線技術，根據采集到的信息，結合當?shù)刈魑锏男杷闆r，制定灌溉方案和灌溉預報，結合灌溉輪灌計劃自動開啟水泵、閥門，實現無人職守自動灌溉，實現分片控制，預防人為誤操作。主從模式既實現了統一管理，又實現精確覆蓋，又節省傳統無線通信高昂的通信費用。

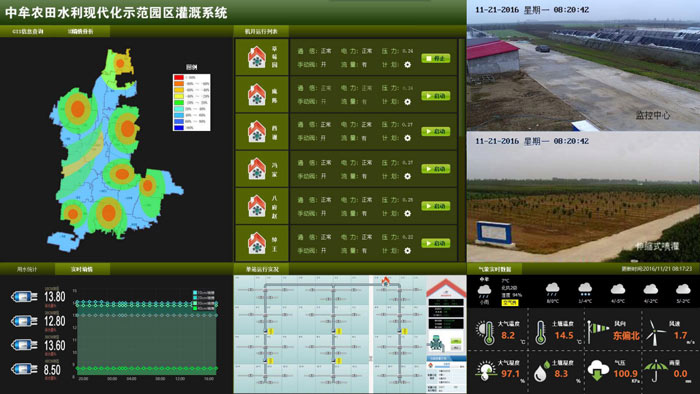

系統應用平臺
【功能特點】
遠程管理 狀態監測 系統維護 報警管理
