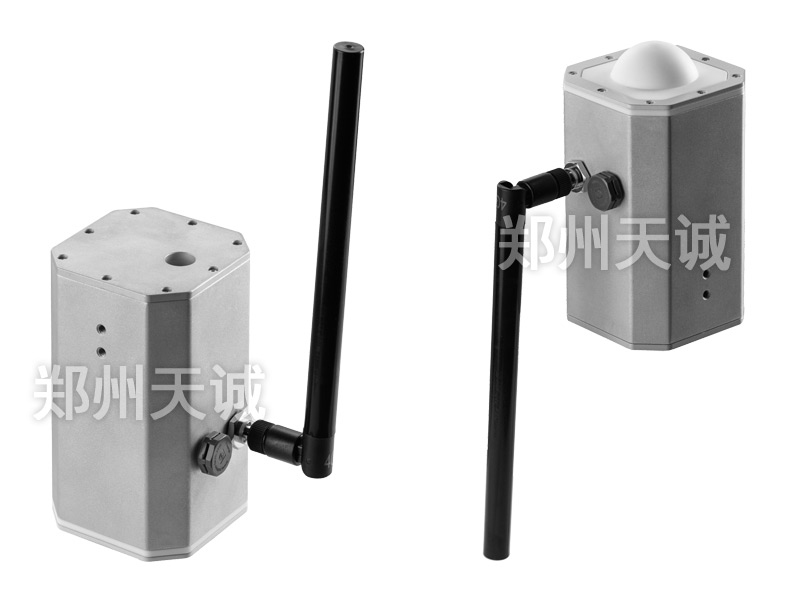

產品簡介
TCSW-LD1200雷達液位計采用微波透鏡天線設計的非接觸式水位計，內置 RTU 模塊及鋰亞電池，滿足《水文監測數據通信規約》（SL651-2014）并可通過適配通訊協議接入灌區信息管理平臺。其工作頻率為 120~126GHz 并采用 FMCW 調頻連續波體制，天線波束角為4°，可以全天候工作，不受溫度梯度、蛛網結露、水中污染物及沉積物的影響，測量結果準確可靠，同時寬量程0.05-30m。工作時，參考設備上方安裝的水平儀使設備探測面與水平面平行，通過發射雷達波至水平面，對反射回波進行算法分析，計算，輸出產品測量面與水平面之間的精確距離值。智能水位跟蹤識別算法可濾除固定干擾物回波、多徑干擾的影響，智能感知立桿晃動、橋面抖動、水面波動等引起測量誤差的不穩定情況，并進行智能優化補償。
該型雷達液位計可廣泛適用于水位測站、污雨水管網、入河排口、蓄水池等水位監測。
1、技術依據
(1)《水文儀器基本參數及通用技術條件》GB/T 15966-2017
(2)《外殼防護等級(IP代碼)》GB/T4208-2017
(3) 《水文監測數據通信規約》L651-2014
2、主要特點
(1)120GHz FMCW 調頻信號，分辨率：0.1mm，精度±3mm，寬量程可適應0.05-30m。
(2)集成RTU 功能，內置鋰亞電池，標準模式（5分鐘采集一次，兩小時上傳一次）下工作 3 年。
(3)傳輸協議滿足《水文監測數據通信規約》（SL651-2014），并能夠通過協議適配接入灌區信息管理平臺。
(4)安裝便捷：可根據需求配置不同類型支架，適用于井壁，橫桿, 橋梁及其他場景下的快速安裝。
(5)波束角為全角4度，可用于各種狹窄空間、野外環境。
(6)非接觸測量，不受淤泥、垃圾、植物等影響
(7)全封閉設計，滿足 IP68 防塵放水要求，可靠性高
(8)可以智能感知立桿、橋面、水面波動，進行同步優化補償
(9)可適應嚴苛的高低溫環境，及軍工級別應力篩選
(10)具備防6Kv 高壓浪涌能力，雷電環境下具有高可靠性
3、天線波束范圍

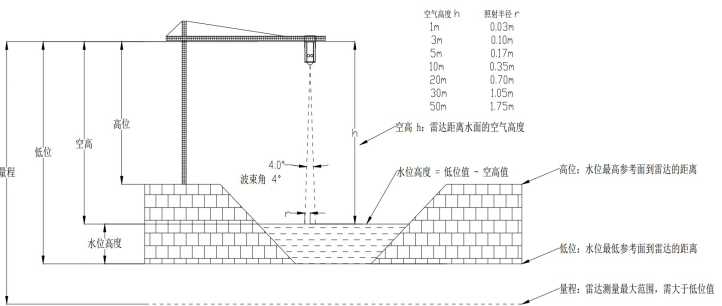

采用微波透鏡天線設計，波束角為全角4°，雷達照射水面時，雷達波照射區域?yàn)閳A形，如圖示意。安裝時應選擇合適的安裝位置使雷達照射區域全部位于水面上，避免雷達波照射到岸堤對回波產生影響。
4、安裝點選擇
（1）為了保證測量精度，安裝時請妥善選擇橫桿挑臂的長度，雷達波照射范圍內應確保無干擾目標，以免影響測量精度。
（2）安裝高度應大于產品測量盲區，小于產品最大量程。
（3）雷達平面與被測量平面保持水平，安裝穩固。
（4）雷達波照射區域應全部位于水面范圍內，避免雷達波照射到非測量面。

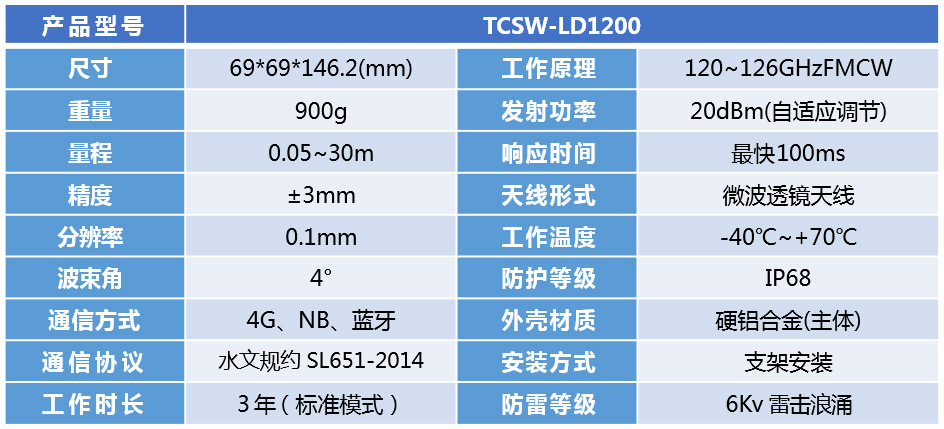

5.規格參數：
